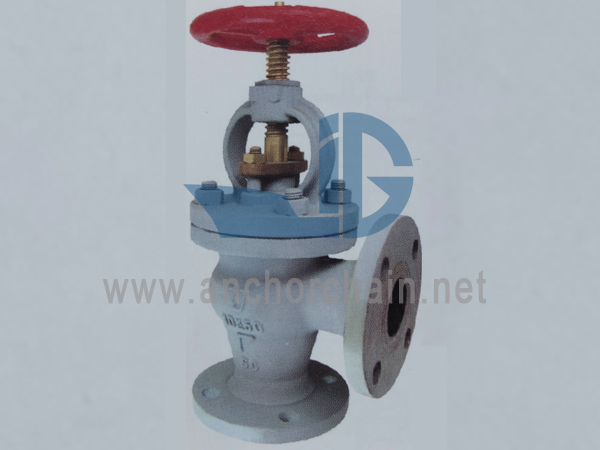

ЈИС Ф 7312 угаони вентили од ливеног челика 5К - Поморски ливени челични вентил са завртњем за контролу угла се такође може назвати као угаони вентил од морског ливеног челика СДНР или СДНР угаони вентил. Погодан је за цевни систем средње слатке воде, ваздуха и другог гаса, уља и паре са температуром не преко 300 степени Целзијуса.
ЈИС Ф 7312 Угаони вентили од ливеног челика 5К
Поморски ливени челични угаони вентил са завртњем се такође може назвати као угаони вентил од морског ливеног челика или СДНР угаони вентил. Погодан је за цевни систем средње слатке воде, ваздуха и другог гаса, уља и паре са температуром не преко 300 степени Целзијуса.
Стандард дизајна: ЈИС Ф7471-19968-Заптивка: без азбеста
ИМПА ЦОДЕ | Величина | L | D | C | t | Нема рупе за вијак | h | H | Д2 | Тежина (кг) |
751201 | 50 | 220 | 155 | 120 | 16 | 4 | 19 | 270 | 160 | 17.9 |
751202 | 65 | 270 | 175 | 140 | 18 | 4 | 19 | 300 | 200 | 26 |
751203 | 80 | 300 | 185 | 150 | 18 | 8 | 19 | 310 | 200 | 29.8 |
751204 | 100 | 350 | 210 | 175 | 18 | 8 | 19 | 355 | 250 | 44.7 |
751205 | 125 | 420 | 250 | 210 | 20 | 8 | 23 | 415 | 280 | 70.3 |
751206 | 150 | 490 | 280 | 240 | 22 | 8 | 23 | 470 | 315 | 96.4 |
751207 | 200 | 570 | 330 | 290 | 22 | 12 | 23 | 565 | 355 | 159 |
751208 | 250 | 740 | 400 | 355 | 24 | 12 | 25 | 645 | 400 | 257 |
751209 | 300 | 840 | 445 | 400 | 24 | 16 | 25 | 735 | 450 | 370 |
