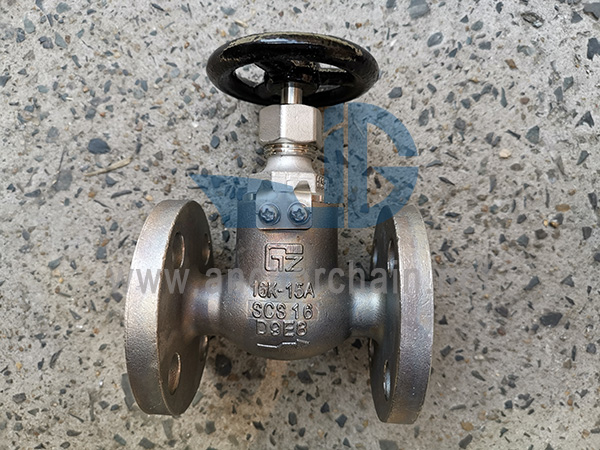

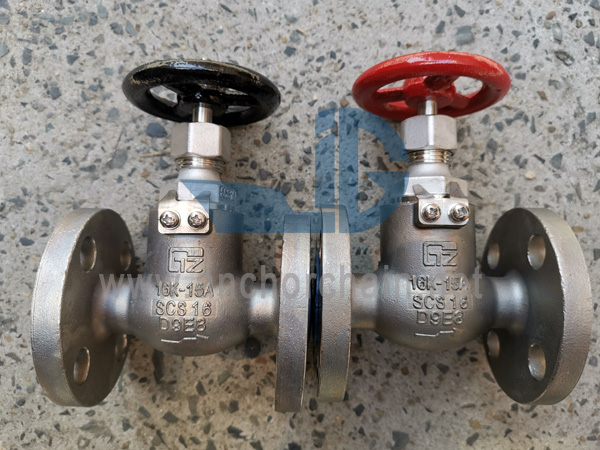

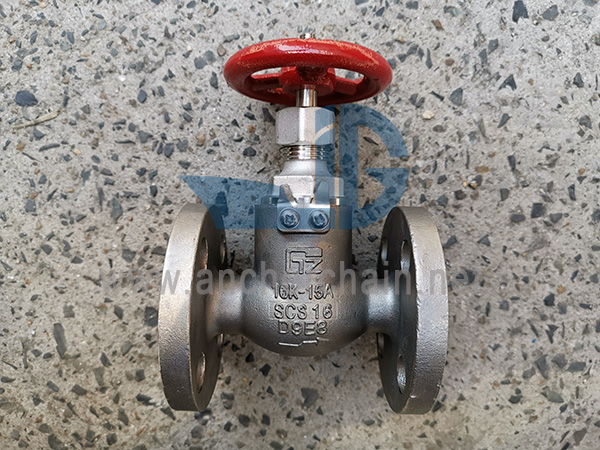

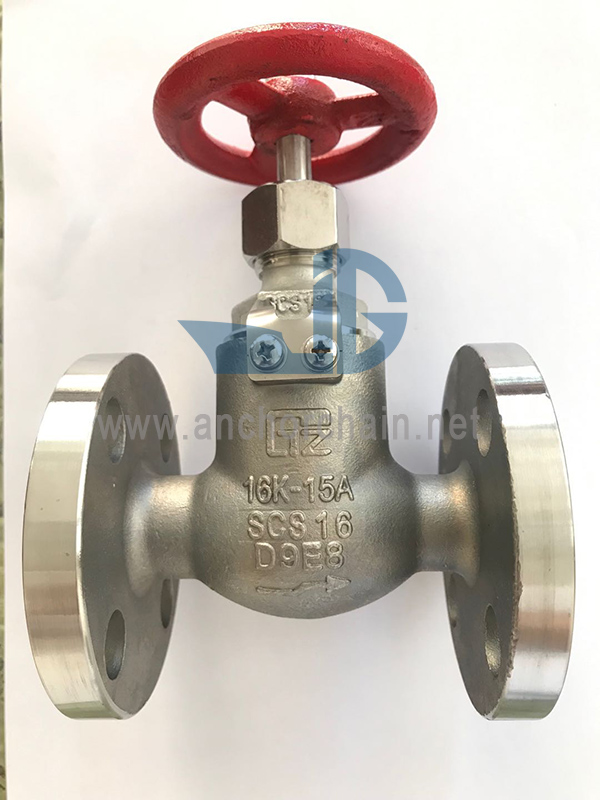

ЈИС Ф 7301 5К СЦС16 глобусни вентили од нерђајућег челика Поморски глобусни вентил од нерђајућег челика или морски вентил од месинга могу се назвати као поморски запорни вентил од нерђајућег челика/месинга. Функција: Отварање/затварање система цеви Стандард дизајна: ЈИС Ф7301-1996
*ДН15-ДН40 са зашрафљеним поклопцем, ДН50-ДН65 са поклопцем са вијцима
Главни материјали:
1-тело: нерђајући челики¼ˆСЦС16и¼‰/СУС316Л
2-диск: нерђајући челики¼ˆСЦС16и¼‰/СУС316Л
3-дршка: нерђајући челики¼ˆСЦС16и¼‰/СУС316Л
4-поклопац: нерђајући челики¼ˆСЦС16и¼‰/СУС316Л
5-ручни точак: ливено гвожђе (ФЦ200)
ИМПА код | Величина | Лицем у лице (Л) | Прирубница диам. (Д) | висина (Ц) | Број рупе за вијак | h | t | H | Д2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
