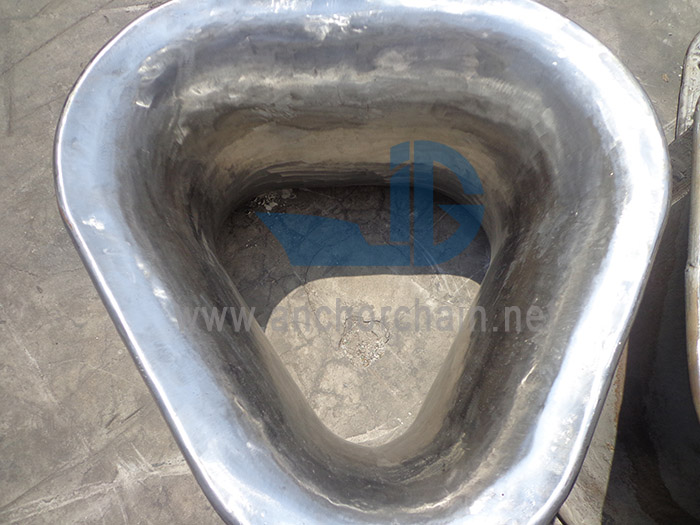

ЈИС Ф 2007-1976 Подложак за привез који се монтира на бедем. Може се назвати 'подложак за бедем', налази се у бедему, са граничним положајем кабла у облику затвореног отвора.
ЈИС Ф 2007-1976 А тип за фиксирање за привез
Може се назвати 'подложак за бедем', налази се у бедему, са граничним положајем кабла у облику затворене рупе. Његов основни облик је кружни, овалан, Не знате да ли разумете?
сажетак специфичних захтева који објашњава увод у технологију:
1: избор материјала за привезиште у складу са ГБ 8162 204 бешавне челичне цеви. Такође се може специфицирати у ГБ712 А класа челичне плоче се савија.
2: Одабир плоче од нерђајућег челика у складу са ГБ 4237, користите плочу од нерђајућег челика 1Цр18Ни9Ти.
3: тело клинове за привез на линији пресека и спољни обод, површина заваривања чиста и без пукотина, ратна страница, искошена, сечење равно до оштрих ивица.
4: подложак за привез од нерђајућег челика обложене плоче треба да буду равне и спојене на телу, завар неће имати поре, пукотине, неравнине и недостатак удубљења.
5: Завршетак клинове за привез осим плоче обложене нерђајућим челиком, треба премазати боју отпорну на рђу. Након утовара робе на брод према захтевима боје трупа брода.
Спецификације ЈИС Д2007-1976 Тип А
|
Тип (мм) |
L |
Л1 |
Л2 |
H |
Х1 |
Х2 |
B |
C |
Тежина (кг) |
Конопац Маниле (Диа.) |
Жичано уже (пречника) |
|
150 |
150 |
300 |
270 |
110 |
260 |
202 |
129 |
40 |
15.1 |
40 |
16(6к12) |
|
200 |
200 |
368 |
334 |
150 |
318 |
250 |
143 |
42 |
20.5 |
45 |
18(6к12) |
|
250 |
250 |
430 |
394 |
200 |
380 |
308 |
155 |
44 |
26.9 |
50 |
20(6к12) |
|
300 |
300 |
500 |
460 |
250 |
450 |
372 |
169 |
52 |
42.7 |
60 |
22,4(6к12) |
|
350 |
350 |
560 |
518 |
250 |
460 |
378 |
179 |
55 |
50.8 |
70 |
24(6Кс24) |
|
400 |
400 |
632 |
586 |
250 |
482 |
394 |
195 |
60 |
76.3 |
80 |
26(6Кс24) |
|
450 |
450 |
700 |
650 |
250 |
500 |
406 |
209 |
62 |
102 |
85 |
30(6Кс24) |
|
500 |
500 |
760 |
708 |
250 |
510 |
412 |
219 |
65 |
115 |
90 |
35,5(6Кс24) |
