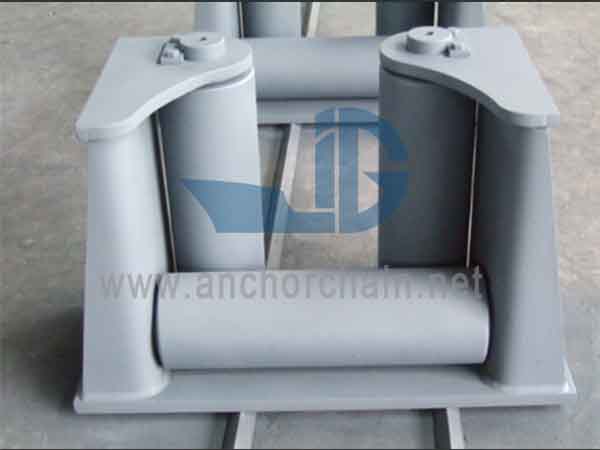

3 ваљка Фаирлеад1. Фаирлеад са 3 хоризонтална ваљка;2. Усвојити стандард ЦБ*3062-79 тип А;3. Пречник челичне жице 19,5 мм до 68 мм, пречник најлонског ужета 36 мм до 100 мм; 4. Чиста, глатка површина без икаквих недостатака; 5. Мазива пуњена између ваљака и осовина;6. Положите тест центра за инспекцију квалитета и добијете сертификат о квалитету; 7. Фарбано антикорозивном бојом;8. Израда према стандардном или цртежу купца
3 Роллерс Фаирлеад
1. Фаирлеад са 3 хоризонтална ваљка;
2. Усвојити стандардЦБ*3062-79 тип А;
3. Пречник челичне жице 19,5 мм до 68 мм,
Пречник најлонског ужета од 36 мм до 100 мм;
4. Чиста, глатка површина без икаквих недостатака;
5. Мазива пуњена између ваљака и осовине;
6. Положите тест центра за инспекцију квалитета и добијете сертификат о квалитету;
7. Осликана антикорозивном бојом;
8. Производите према стандарду или купцуцртање
Цртеж ЦБ*3062 Тхрее РоллерсФаирлеад
|
Пречник ужета (мм) |
Пречник најлонског ужета (мм) |
Е(мм) |
Ф(мм) |
Д(мм) |
д(мм) |
Л(мм) |
L1(мм) |
L2(мм) |
L3(мм) |
Б(мм) |
B1(мм) |
B2(мм) |
В(мм) |
H1(мм) |
Тежина (кг) |
|
19.5 |
36 |
200 |
257 |
100 |
40-0.5 |
644 |
416 |
300 |
544 |
238 |
194 |
108 |
508 |
330 |
138 |
|
22.5 |
40 |
200 |
275 |
120 |
50-0.5 |
728 |
456 |
320 |
608 |
280 |
232 |
128 |
552 |
360 |
212 |
|
26.0 |
45 |
200 |
311 |
130 |
55-0.5 |
776 |
480 |
330 |
646 |
304 |
250 |
138 |
606 |
405 |
273 |
|
32.0 |
70 |
220 |
328 |
150 |
65-0.5 |
880 |
450 |
370 |
730 |
346 |
288 |
158 |
670 |
435 |
401 |
|
34.5 |
80 |
240 |
358 |
160 |
70-0.5 |
940 |
580 |
400 |
780 |
370 |
308 |
168 |
710 |
470 |
469 |
|
37.5 |
85 |
240 |
383 |
180 |
80-0.5 |
1030 |
620 |
420 |
850 |
417 |
345 |
190 |
770 |
510 |
678 |
|
43.0 |
95 |
260 |
411 |
200 |
90-0.5 |
1136 |
686 |
460 |
936 |
459 |
385 |
210 |
820 |
550 |
866 |
|
52.0 |
100 |
260 |
450 |
230 |
100-0.5 |
1256 |
746 |
490 |
1026 |
521 |
445 |
240 |
910 |
605 |
1197 |
|
60.5 |
- |
300 |
493 |
260 |
120-0.5 |
1430 |
850 |
560 |
1170 |
590 |
500 |
270 |
1000 |
670 |
1741 |
|
68.5 |
- |
320 |
563 |
320 |
150-0.5 |
1690 |
990 |
640 |
1370 |
714 |
620 |
330 |
1130 |
770 |
281 |
